＜福井県＞　豪雪型縦型設置

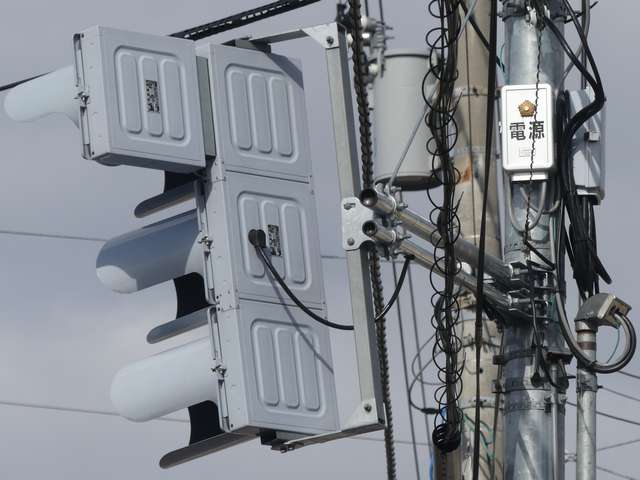

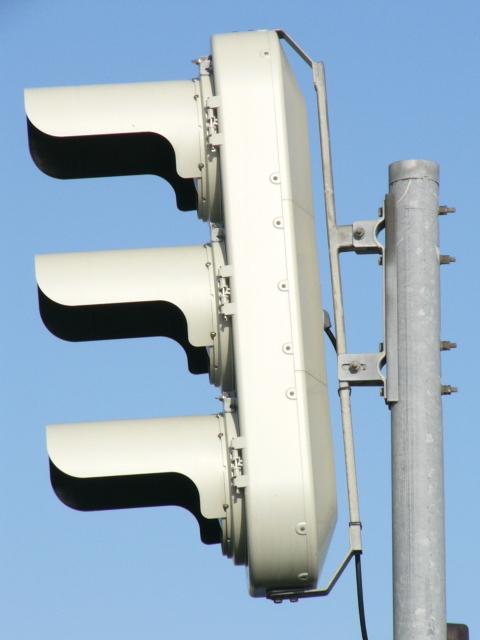

角度調整用豪雪型縦型設置金具
撮影　福井県福井市　掲載　2018/3/14

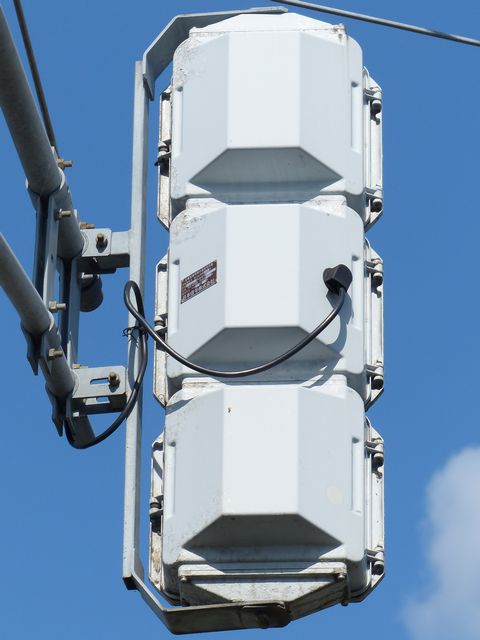

灯器への取付部分が角度調整可能なように通常より長くなっている豪雪型縦型設置金具です。

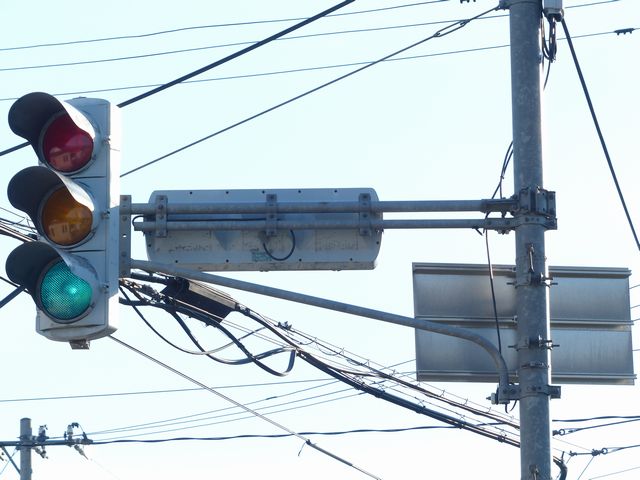

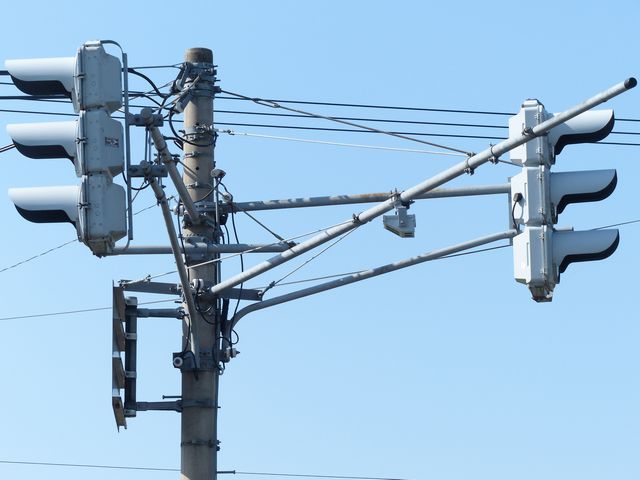

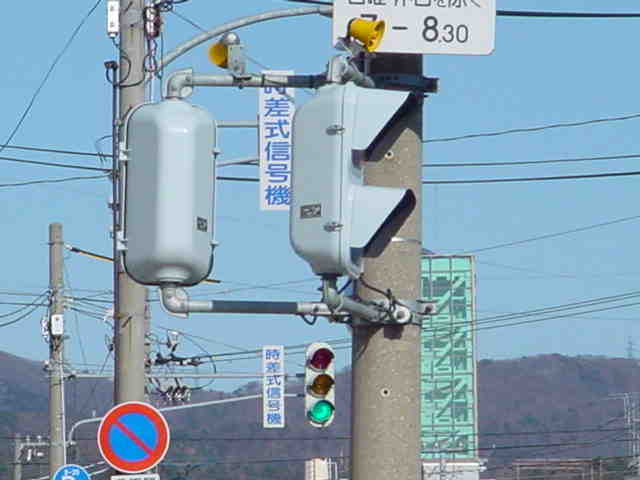

豪雪型縦型灯器と横型灯器の前後設置

撮影　福井県勝山市　掲載　2005/3/5　差替え追加　2015/9/2

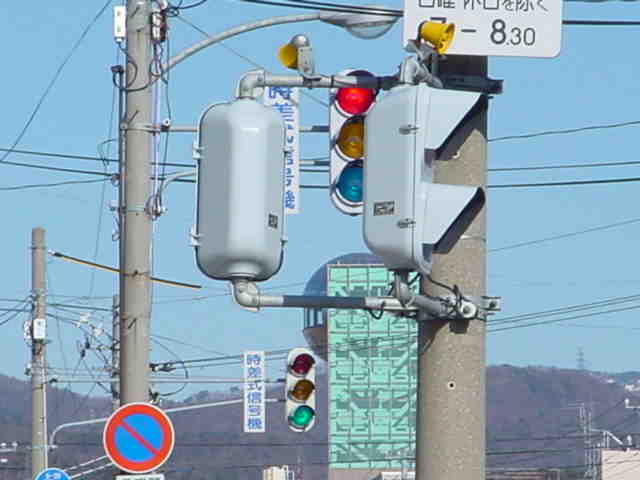

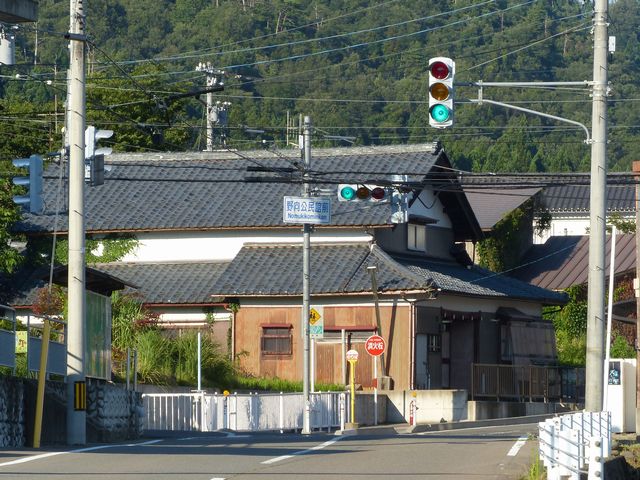

豪雪型縦型灯器と横型灯器が前後設置されています。本来は、両面とも縦型灯器で設置するところ、正面灯器を縦型設置すると、赤灯火が電線の端子箱で隠れてしまうため、横型設置したようです。縦型設置と横型設置では、上下アームの間隔が異なるため、上のアームのみ共用して下のアームはそれぞれ別に設置しています。

豪雪型設置用金具による直付け設置
※交換済み
撮影　福井県坂井市（旧三国町）　掲載　2005/3/5
撮影　福井県あわら市　掲載　2005/3/5
※交換済み
撮影　福井県若狭町　掲載　2008/2/15

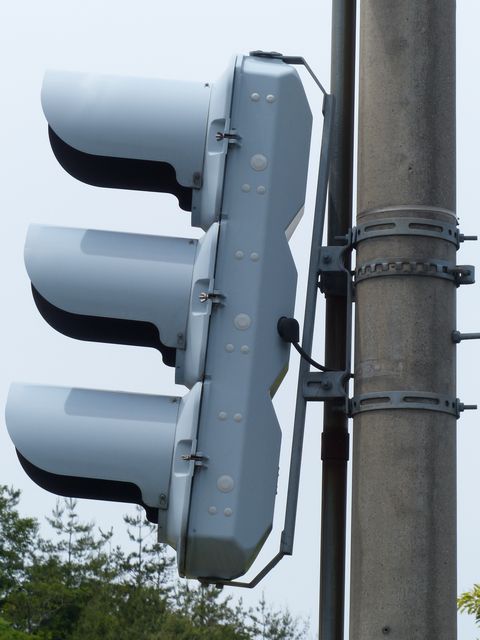

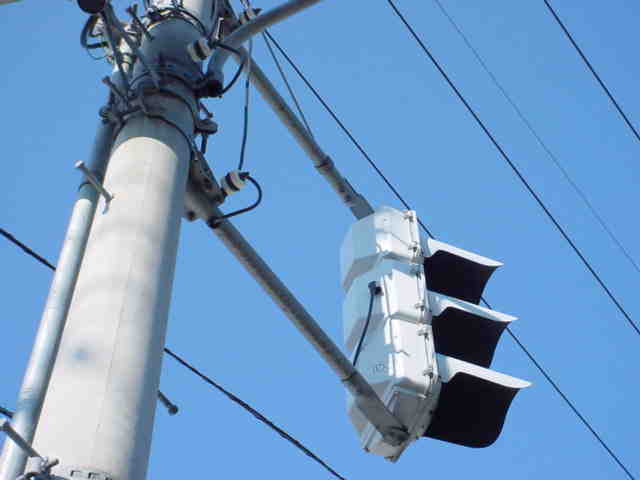

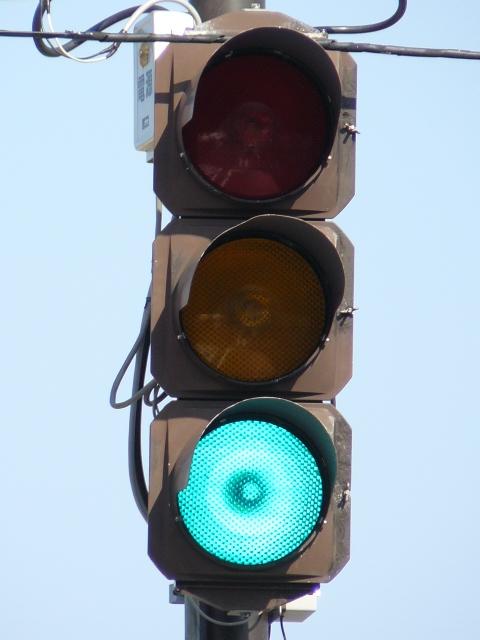

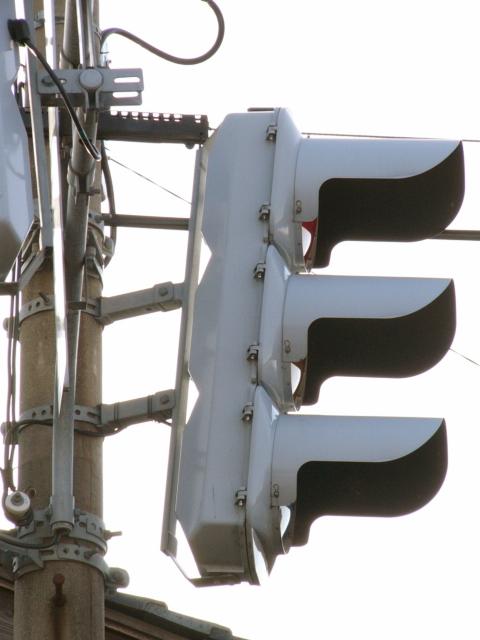

豪雪型縦型設置用金具を使用した直付け設置です。

撮影　福井県越前市　掲載　2014/3/15

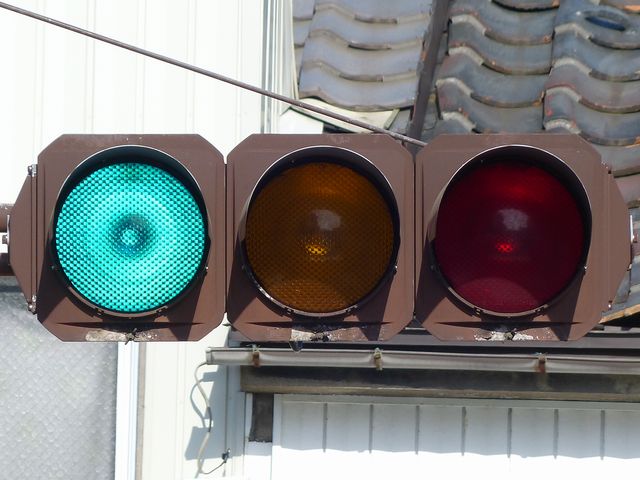

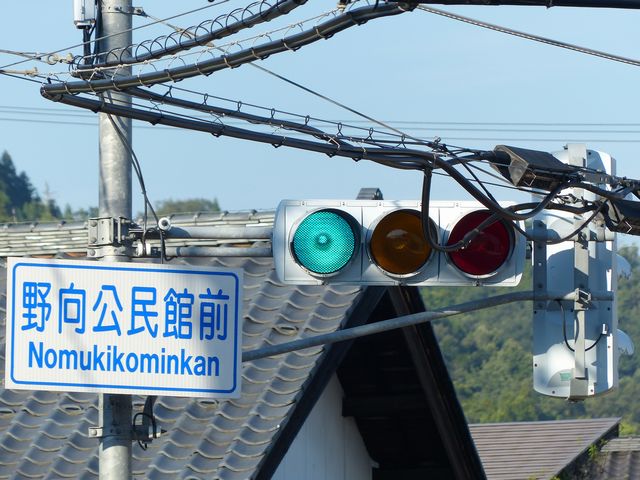

道路工事のために既存の横型灯器を仮設で縦型に直付け設置したものです。その後、撤去されました。

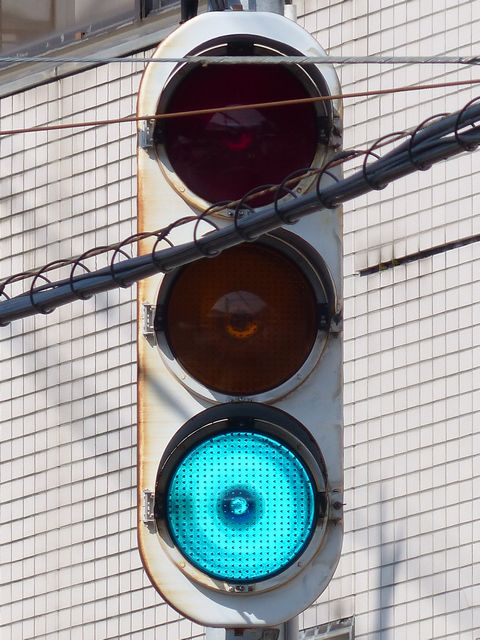

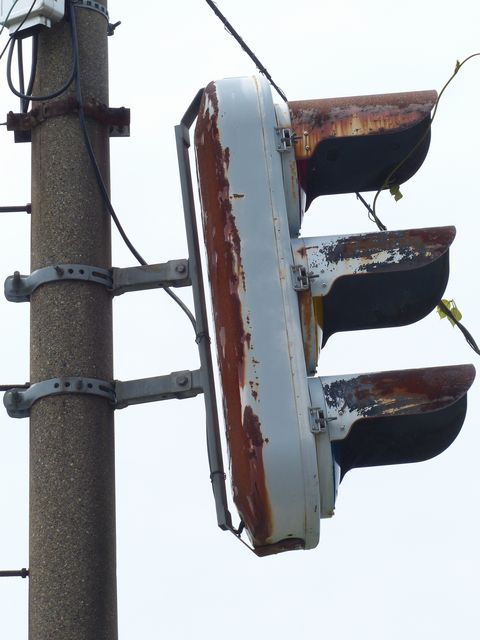

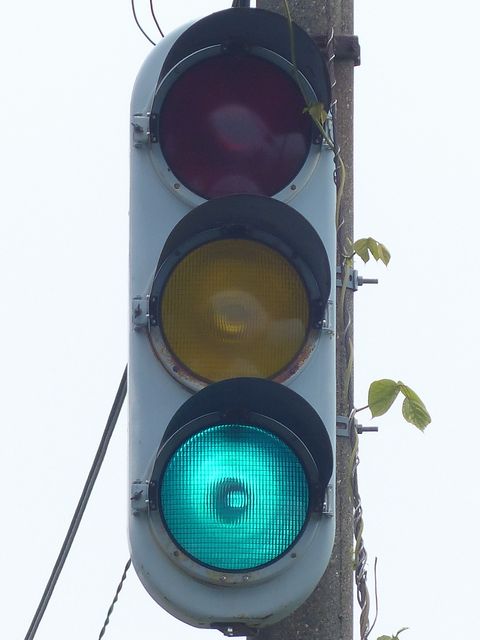

撮影　福井県あわら市　掲載　2014/3/15

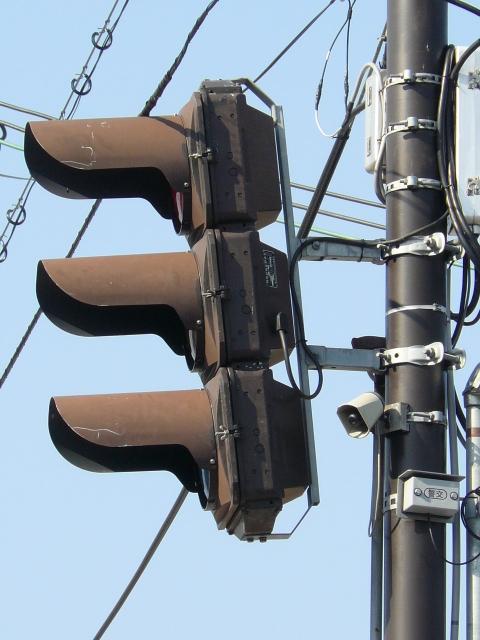

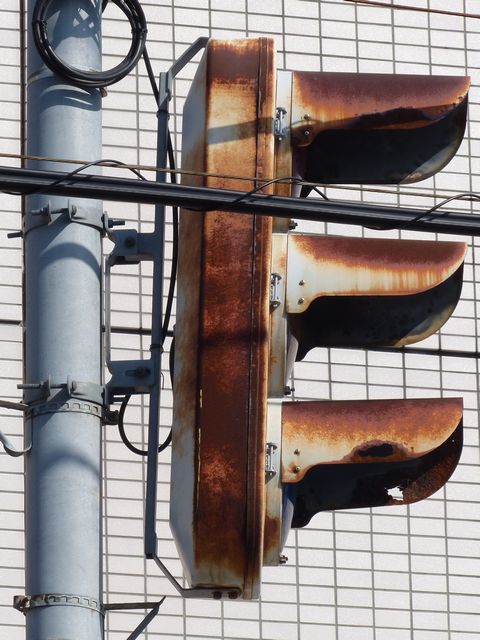

非常に状態の悪い灯器が転用で直付け設置されました。なぜか金具が上下逆に使用されているため、灯器が少し上向きになっています。

その後、撤去されました。

撮影　福井県敦賀市　掲載　2015/7/6

金具が上下逆に使用されているため、灯器が少し上向きになっています。下り坂の先に設置しているためあえてこうしているのでしょうか。

その後、通常のアーム設置のものに交換されました。

豪雪エリアで横型設置による新設
←2002/2撮影
←2015/5撮影

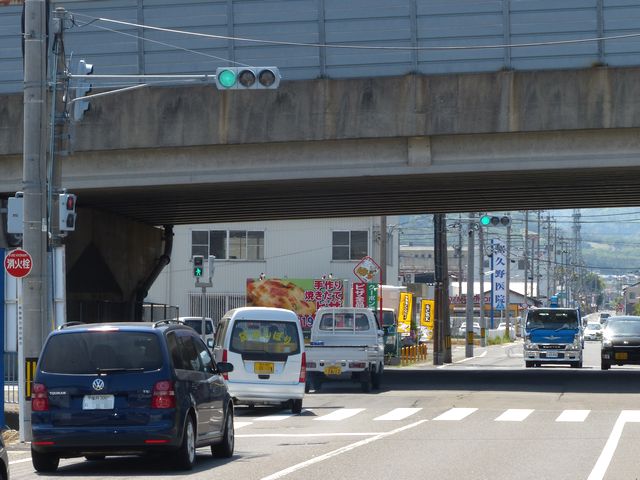

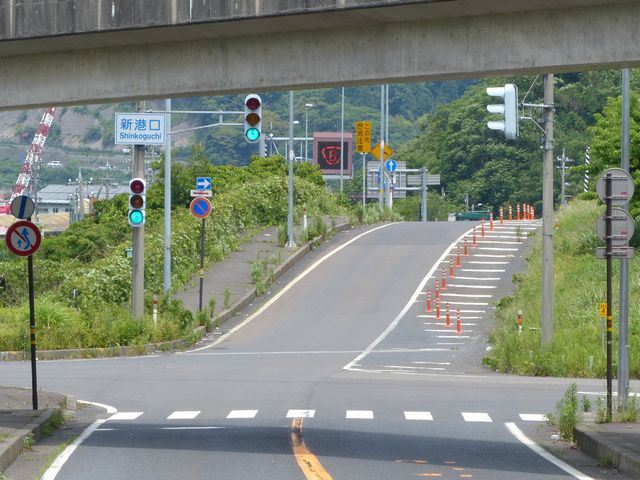

撮影　福井県敦賀市　掲載　2002/3/22　画像追加　2015/7/6

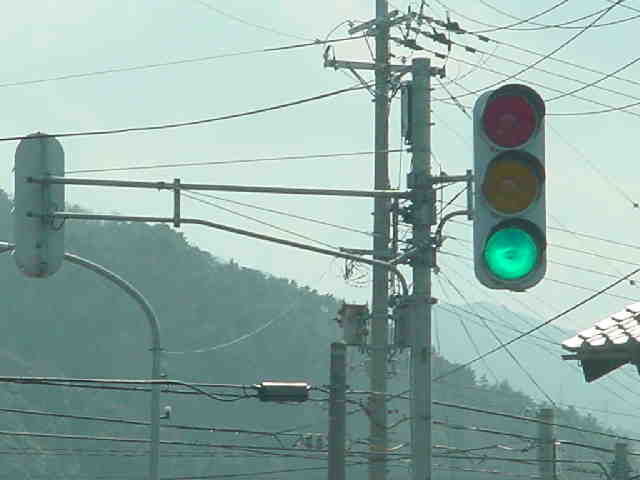

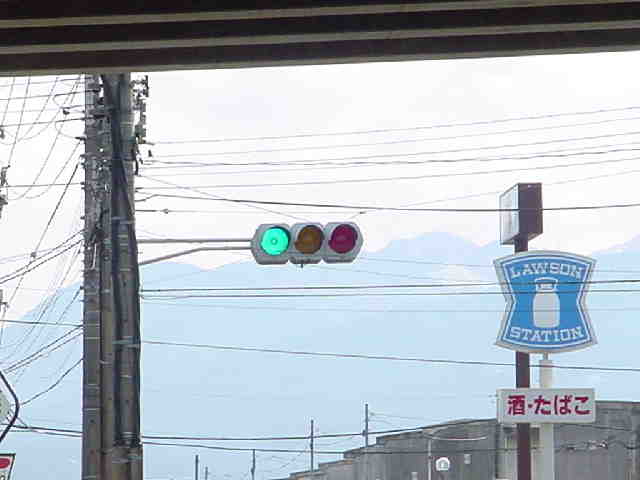

高架奥に縦型設置した場合、高架の陰になって赤灯が見えなくなってしまうため、横型設置にしています。

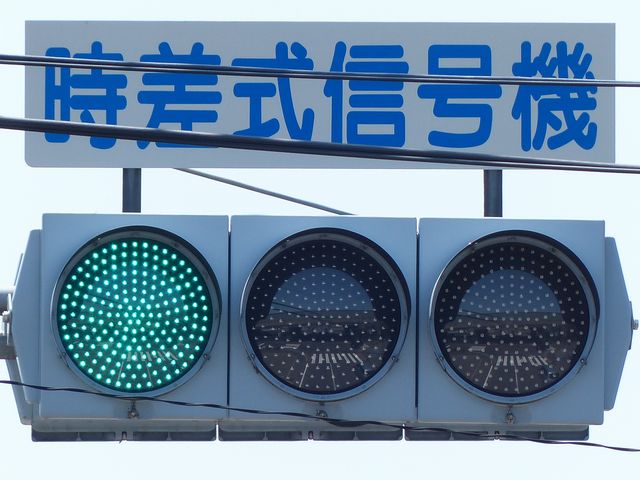

なお、この場所は、2002年2月当時は東西方向（この画像ではない方）だけが時差式でしたが、その後改良され現在は南北方向（この画像の方）も時差式となり、横型の「時差式信号機」標示板が併設されています。

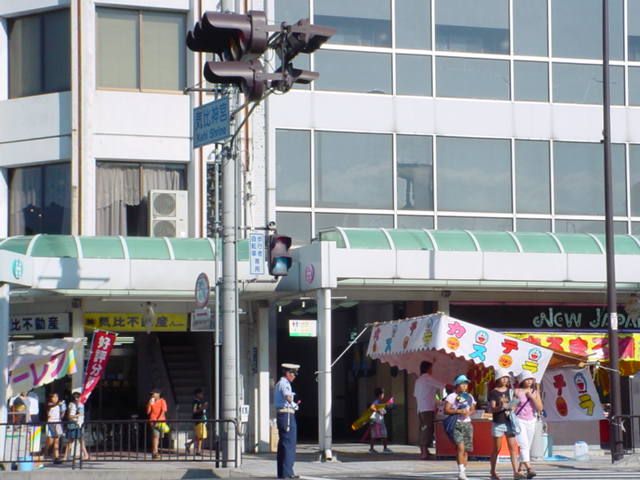

撮影　福井県敦賀市　掲載　2002/3/22　差替え追加　2015/7/6

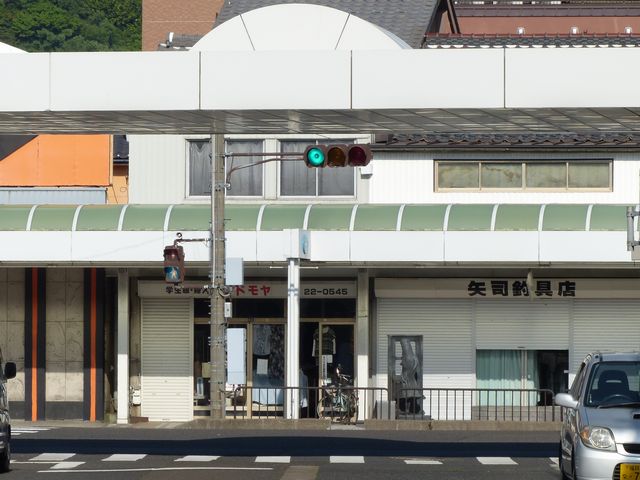

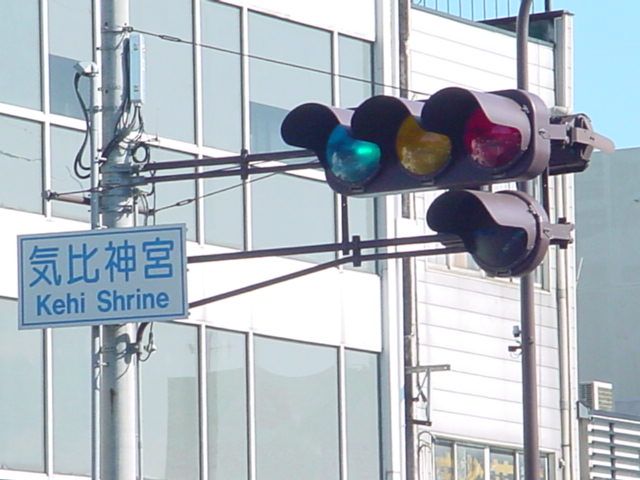

上と同様の理由で、アーケード奥の灯器を横型設置しています。

その後、縦型の低コスト灯器に交換されました。

撮影　福井県敦賀市　掲載　2002/3/22　差替え追加　2015/7/6

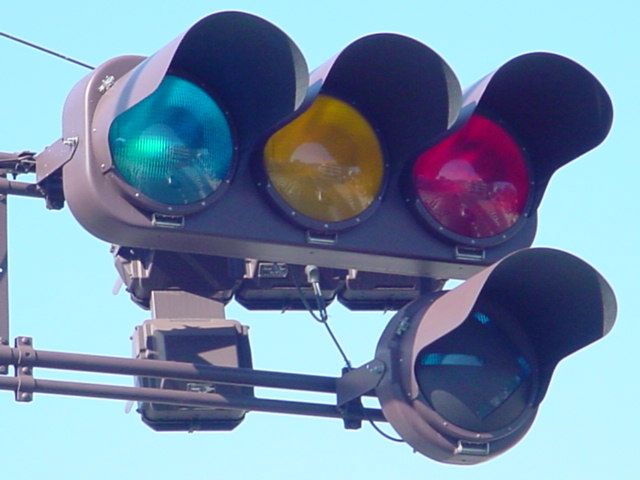

縦型設置では赤灯が案内標識に隠れてしまうおそれがあるため。横型設置しています。

その後、フラット型灯器に交換されました。フラット型灯器は横型が標準です。

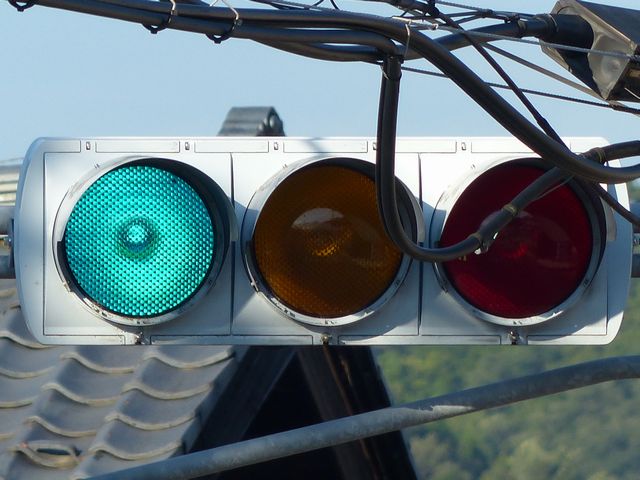

撮影　福井県敦賀市　掲載　2002/3/22　差替え追加　2015/7/6

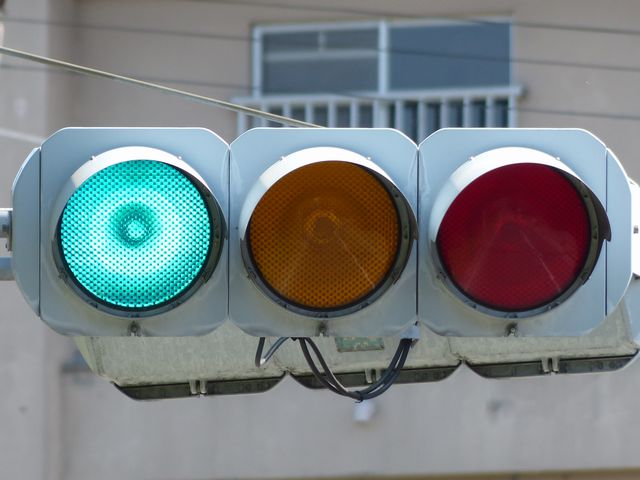

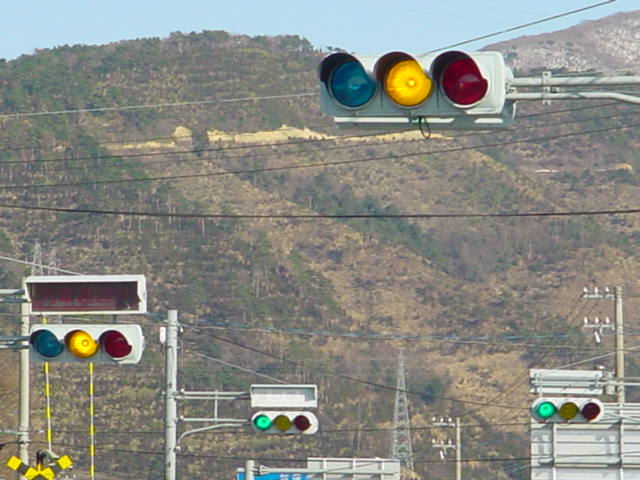

福井県の工事仕様書では、車両用灯器の下に5.3m以上のクリアランスをとらなければなりませんが、450φ灯器をその基準で縦型設置した場合、赤灯の位置が高くなりすぎるため、基本的に450φ灯器は横型設置となり、それと両面設置される300φ灯器も横型設置となります。

ここは、その後、縦型設置のLED式300φ灯器に交換されました。

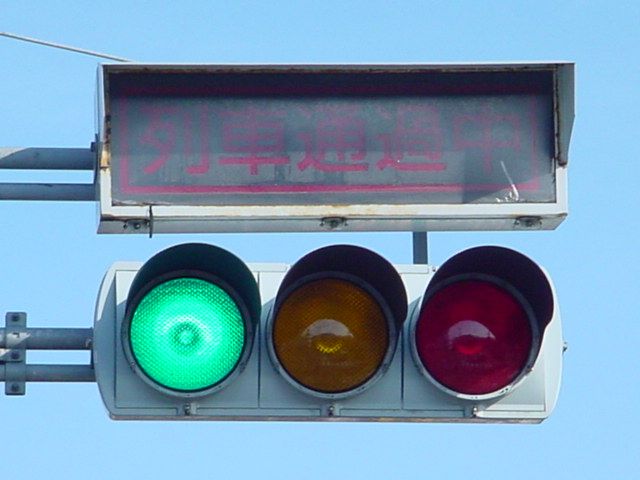

撮影　福井県敦賀市　掲載　2002/3/22

既存の横型電光標示板と併設するための横型設置です。

金具横付け
撮影　福井県若狭町（旧上中町）　掲載　2001/12/29　差替え追加　2014/3/15

通常は金具を灯器の真後ろに付けて、灯器はアームに対して平行に設置するのですが、ここでは金具を灯器の横に付けて、灯器をアームに対して垂直に設置しています。横型設置ではできない設置方法です。

福井県の豪雪型縦型設置

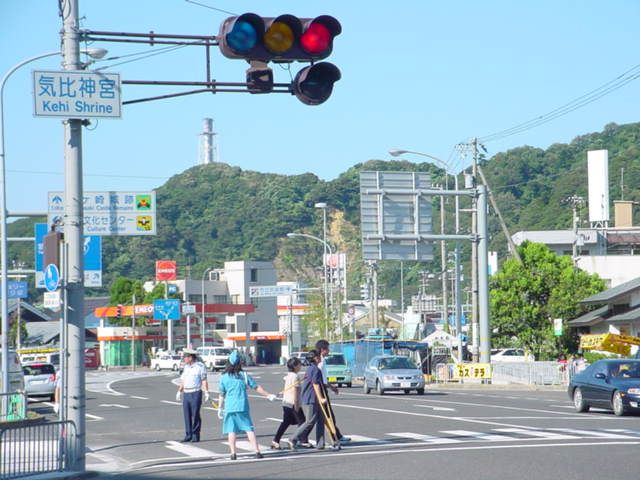

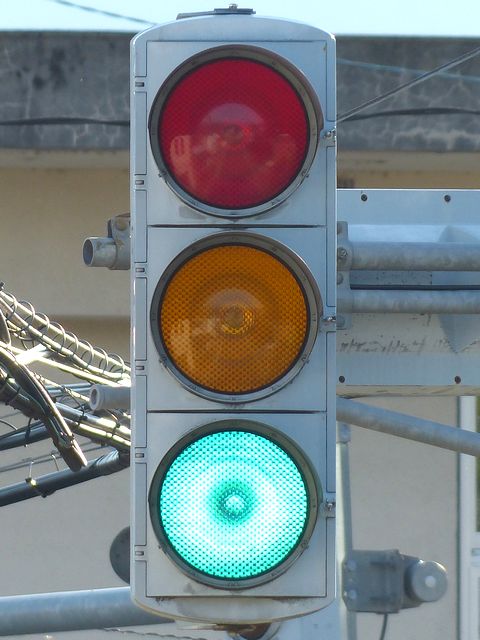

撮影　福井県敦賀市　掲載　2001/12/29

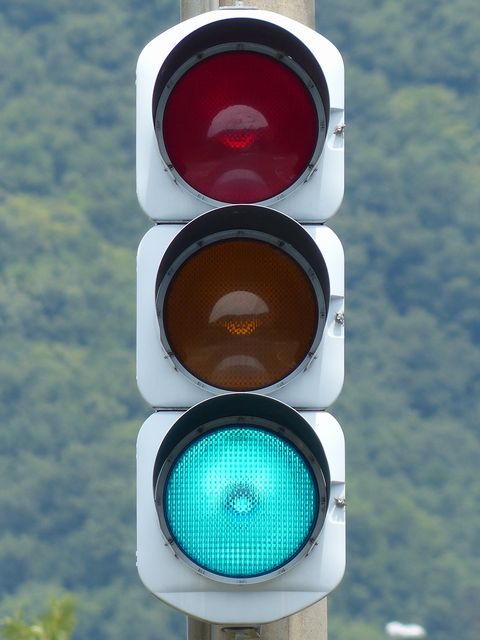

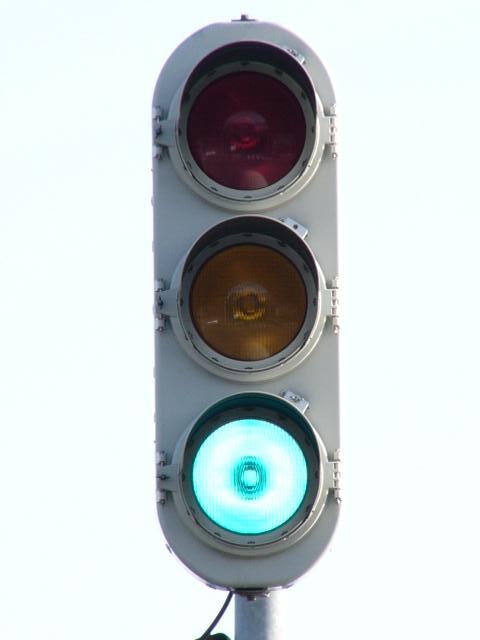

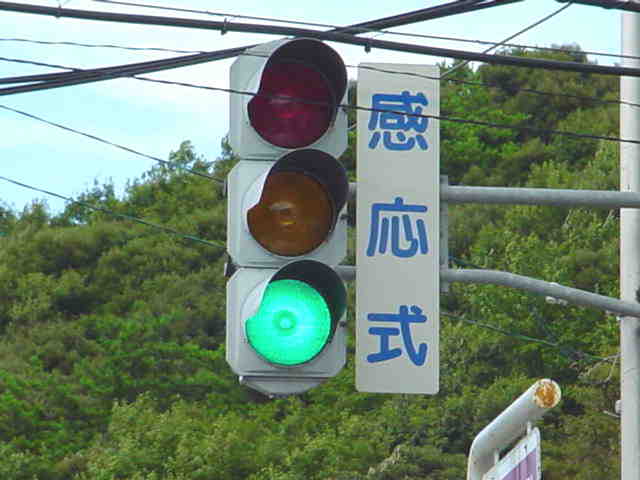

福井県では積雪面積を小さくするために県内全域で車両用灯器を縦型で設置していました。後に登場したフラット型灯器やフードレス灯器は横型設置が標準となっています。

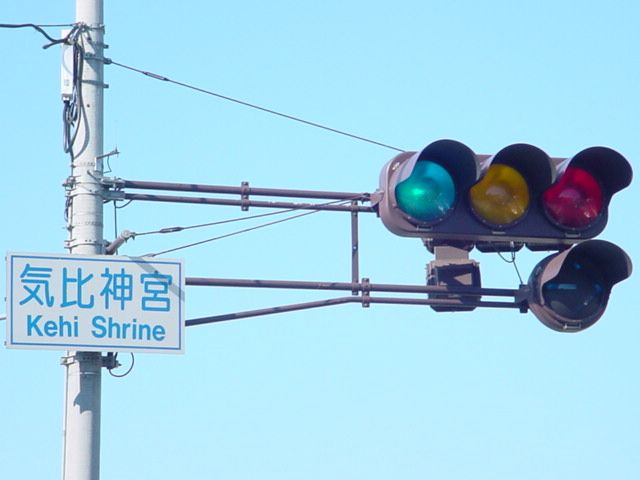

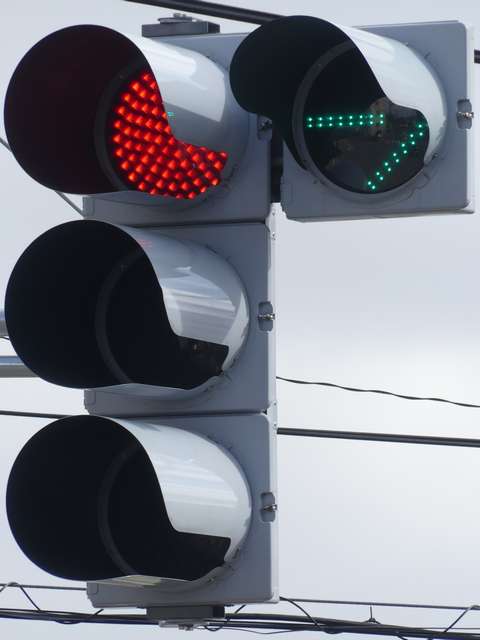

撮影　福井県敦賀市　掲載　2001/12/29

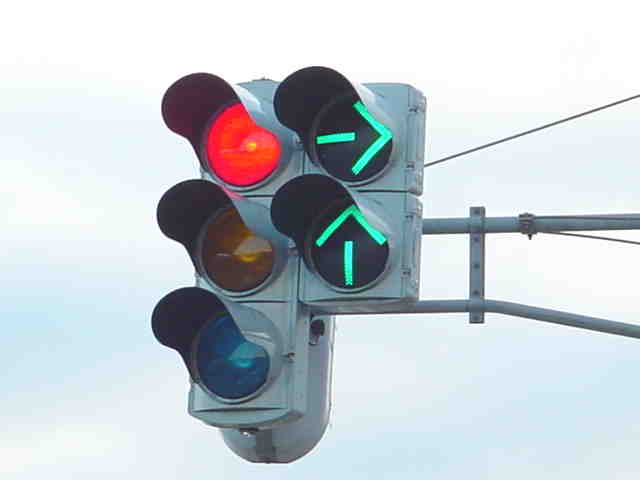

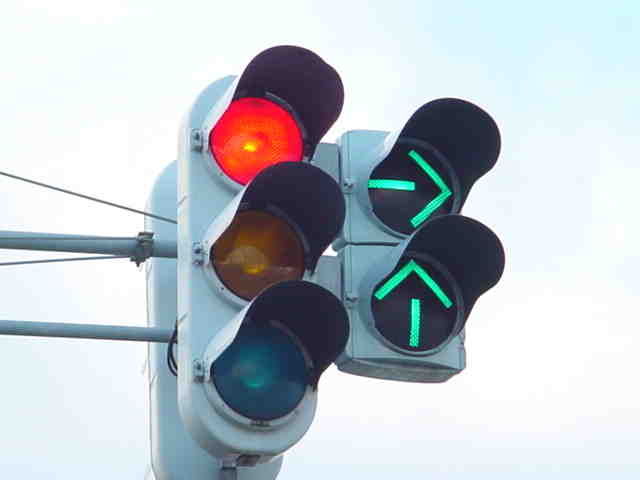

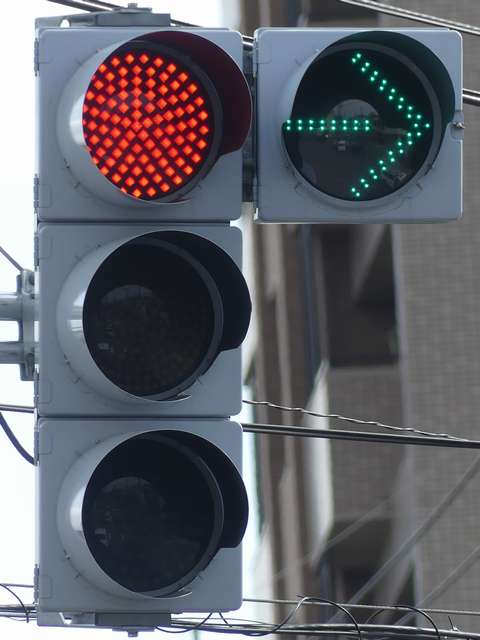

横型設置の場合、矢印灯器は3色灯器の下に設置しますが、縦型設置の場合、右隣に設置します。警察庁の通達により、赤の隣に右折矢印、黄の隣に直進矢印、青の隣に左折矢印を設置することになっています。

柱の手前に設置
撮影　福井県若狭町（旧上中町）　掲載　2001/12/29

積雪対策の縦型設置でも、柱の手前に設置する場合は抱え込み型設置としています。

縦型設置の弊害
撮影　福井県敦賀市　掲載　2002/3/22

縦型設置の場合、信号柱や電柱の陰になると、灯器全体が隠れてしまいます。もちろん、普通はそのようなことがないように設置されていますが、交差点の手前がカーブになっている場合にそのような事象が起こることがあります。特に、福井県の場合、一方向について一台しか灯器が設置されないことが多いため、その場合、唯一の灯器が隠れてしまうことになり大変危険です。

それら悪条件が重なったのがこの交差点です。交差点手前のカーブを走行中はまったく灯器が見えません。さらに悪いことに、連続交差点で手前の交差点の信号と奥の交差点の信号が異なるため、誤って奥の交差点の青信号を見て、手前の交差点に進入してしまうおそれがあり大変危険です。

その後、手前の交差点と奥の交差点が1つの交差点の扱いになりました。

交差点手前の縦型設置
撮影　福井県若狭町（旧三方町）　掲載　2002/3/22

豪雪エリアでも450mmレンズ灯器は横型で設置されますが、交差点手前がカーブになっている等で車道外にはみ出して設置する場合は高さ基準が緩和されるのか縦型で設置できるようです。
