＜兵庫県＞　おまけの赤・赤

おまけの赤・赤（押ボタン式信号横断歩道並行道路用）






撮影　兵庫県伊丹市　掲載　2024/12/20

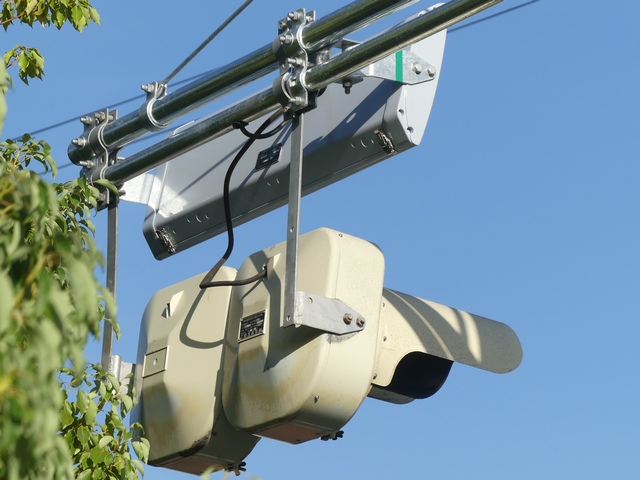

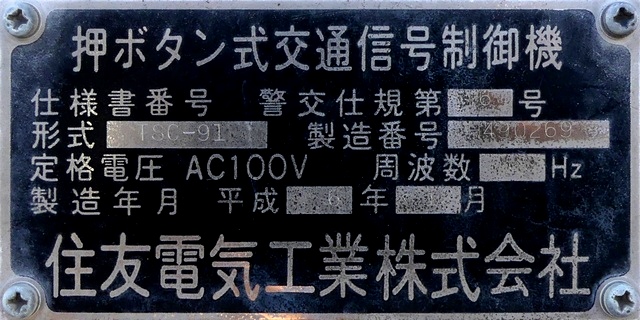

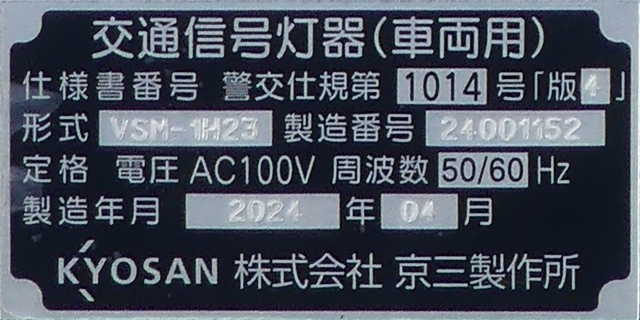

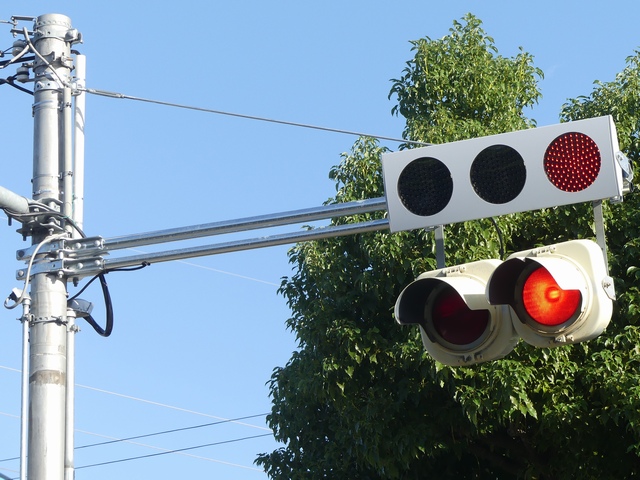

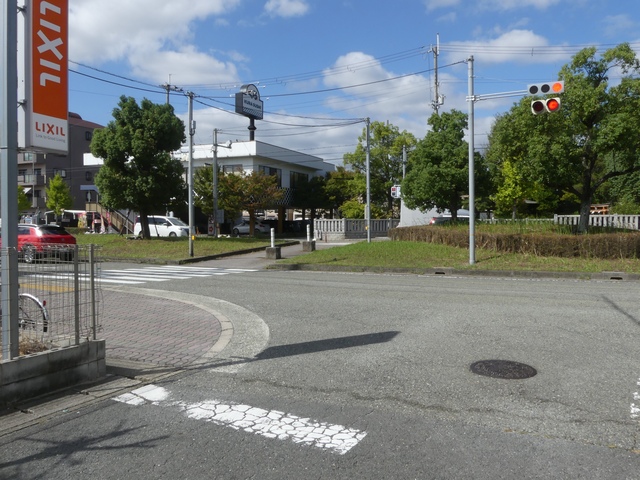

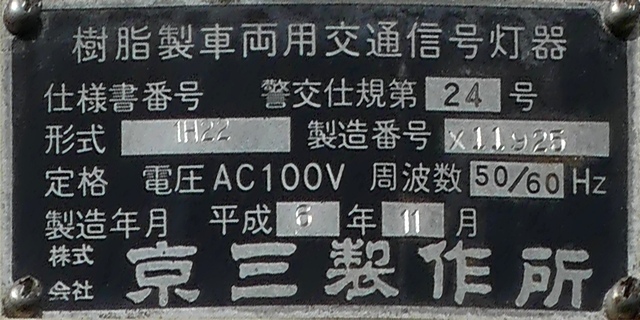

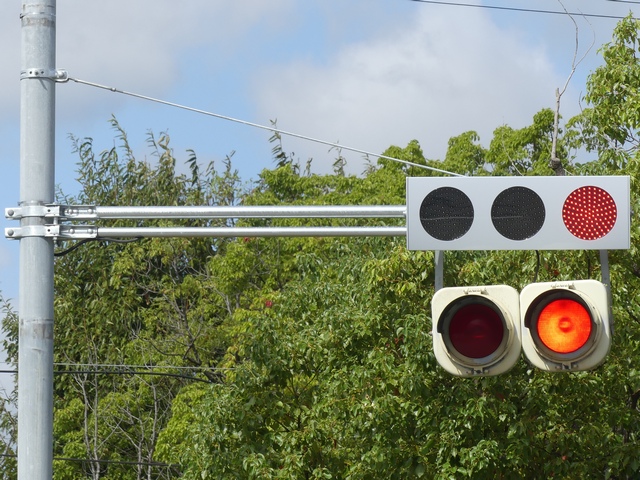

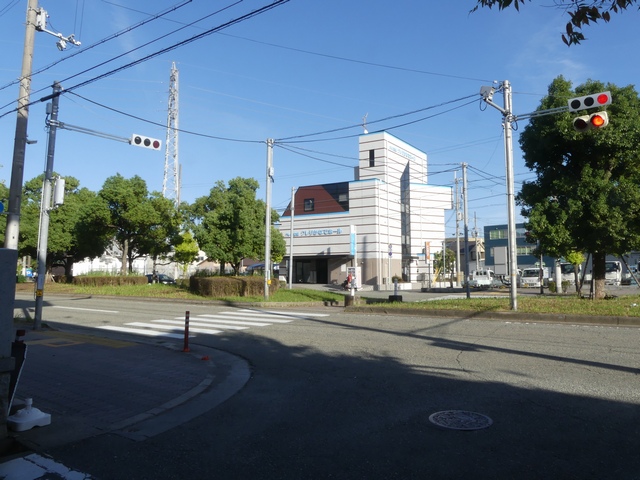

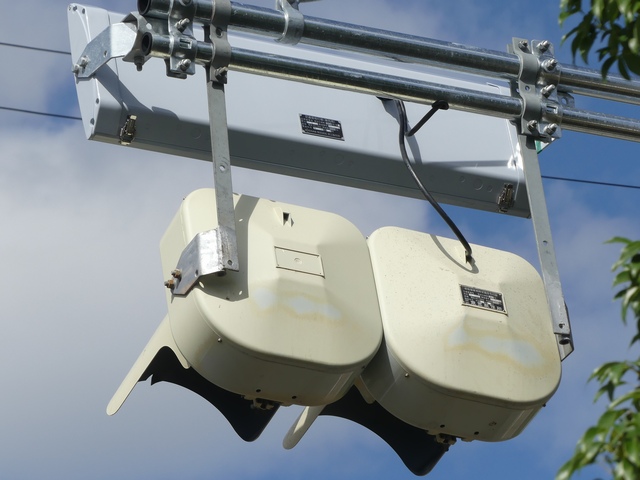

押ボタン式信号の横断歩道と並行する道路に対して設置されている灯器です。灯器の更新と制御機の更新の時期が数週間ずれたため、その間のみ見られた設置です。新しい低コスト灯器の3色灯器に交換するところ、古い制御機からの出力が赤・赤2位式灯器用のもので3色灯器では対応できないため、低コスト灯器の下に元の2位式灯器を併設しています。

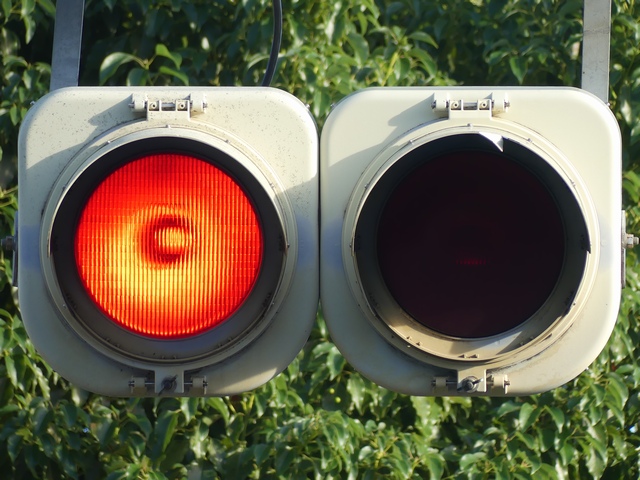

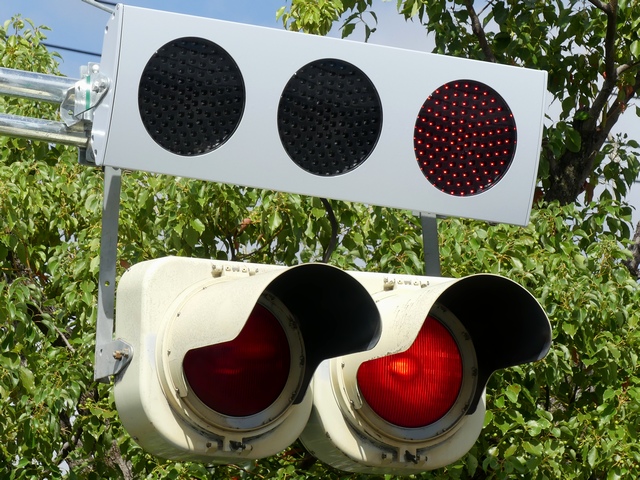

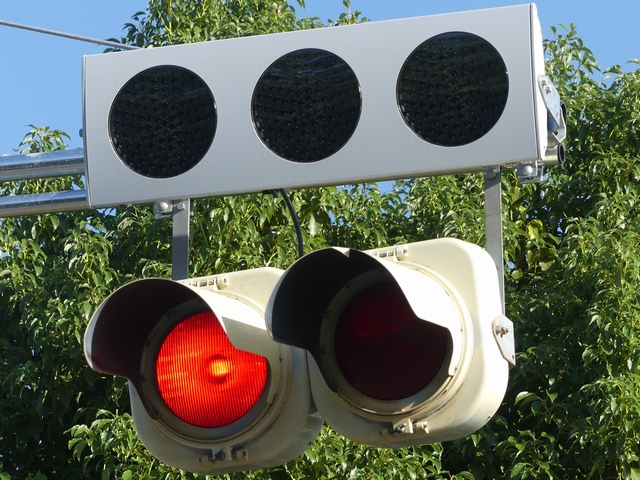

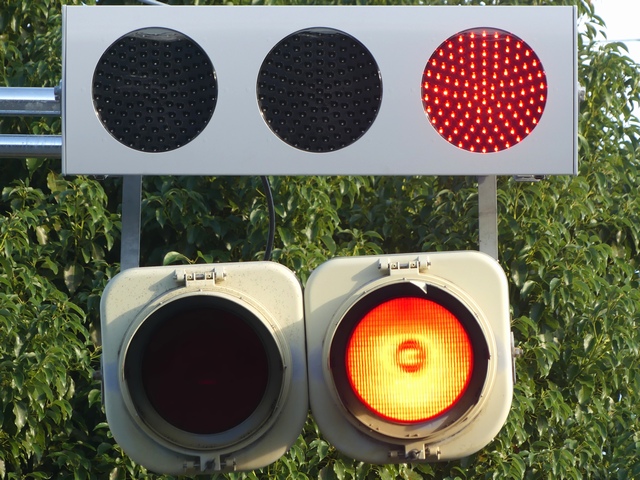

通常は、2位式灯器の右赤と3色灯器の赤が同時に点滅しています。歩行者が押ボタンを押すと2位式灯器の右赤と3色灯器の赤が同時に点灯します。歩行者が青信号になると2位式灯器の左赤のみが点滅し3色灯器は滅灯します。歩行者が赤信号になると2位式灯器の右赤と3色灯器の赤が同時に点灯します。主道路が青信号に戻ると、2位式灯器の右赤と3色灯器の赤が同時点滅に戻ります。

押ボタン箱も灯器と同時に交換されており、表示窓が2つのタイプの押ボタン箱が設置されましたが、古い制御機からの出力が表示窓1つのタイプ用のものであるため、押ボタンを押していないときは何も表示されません。
